Mechanische Weichen


Bei der Auslegung mechanischer Weichen liegt der Fokus auf einer schnellen und einfachen Bedienung. Diese erfolgt über Zugsseile oder vergleichbare Mechanismen, die mit einer mechanischen Signalanlage gekoppelt sind, die eindeutig “STOP” oder “GO” signalisiert. Fehlbedienungen sind daher nahezu ausgeschlossen.

Mechanische Weichen sind bei Verwendung der Universalflanschverbindung mit verschiedenen Laufschienensystemen kompatibel, die auf den Profilen I140V+N und I140E+N basieren. Die Montage gestaltet sich schnell, einfach und sicher, und der Wartungsaufwand ist minimal. Die Weiche funktioniert in allen Betriebsarten ohne Strom und Druckluft.

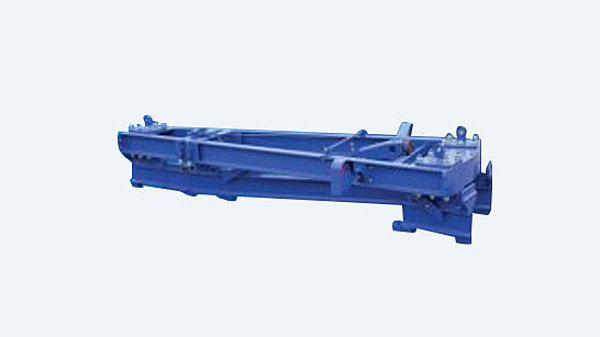

Mechanische Drehweiche I140V+N

Diese Weiche, gefertigt nach dem I140V+N-Profil für hohe Lasten oder dem I140E+N-Profil für Standard-Lasten, bietet eine hohe Flexibilität. Ihre Zunge ist in der Mitte drehbar gelagert und kann um ca. 180° bewegt werden. Diese Weiche eignet sich besonders für symmetrische Streckengabelungen und kann in Kombination mit 10°-Kurvensegmenten für Links- oder Rechtsabzweigungen eines Schienenstranges verwendet werden.

Technische Daten

Schienenprofil: I140V+N
Breite: ca. 1.510 mm
Höhe: ca. 670 mm
Länge
Einbau symmetrisch: ca. 2.200 mm
Einbau links oder rechts (mit 10° Kurve) ca. 3.625 mm
Spreizmaß / Spreizwinkel
Einbau symmetrisch: 41,5°
Einbau links oder rechts: 31°
Antrieb- / Steuerung: handbetätigt/mechanisch
Gewicht
Einbau symmetrisch: ca. 560 kg
Einbau links oder rechts: ca. 655 kg

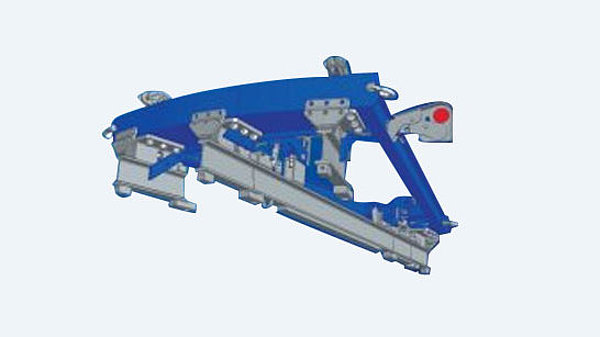

Mechanische Zweiwegeweiche I140E+N

Diese Weiche wird als Rechts- oder Linksabzweigung eines Schienenstranges verwendet. Die schwenkbar gelagerte Zunge lässt sich mechanisch in die gewünschte Fahrtrichtung einrasten. Die gekoppelte Signalanlage zeigt unmissverständlich die freigegebene Fahrtrichtung an.

Technische Daten

Schienenprofil: I140E+N
Breite: ca. 1.420 mm
Höhe: ca. 625 mm
Länge: ca. 2.800 mm
Spreizmaß / Spreizwinkel: 16,5°
Antrieb- / Steuerung: handbetätigt / mechanisch
Gewicht: ca. 680 kg

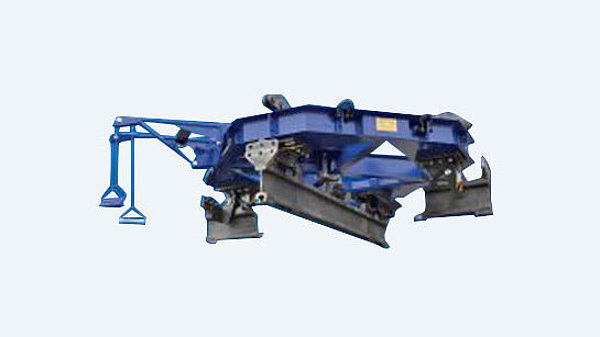

Mechanische Kreuzweiche I140V+N

Diese symmetrische Weiche wurde für 90° Schienenstrangüberkreuzungen entwickelt. Dank des I140V+N-Profils ist sie besonders gut für schwere Lasten geeignet. Die mittig gelagerte Zunge lässt sich mit Hilfe mechanischer Zugschalter in die gewünschte Fahrtrichtung schwenken.

Technische Daten

Schienenprofil: I140V+N
Breite: ca. 2.064 mm
Höhe: ca. 690 mm
Länge: ca. 2.064 mm
Spreizmaß / Spreizwinkel: 90°
Antrieb- / Steuerung: handbetätigt / mechanisch
Gewicht: ca. 740 kg

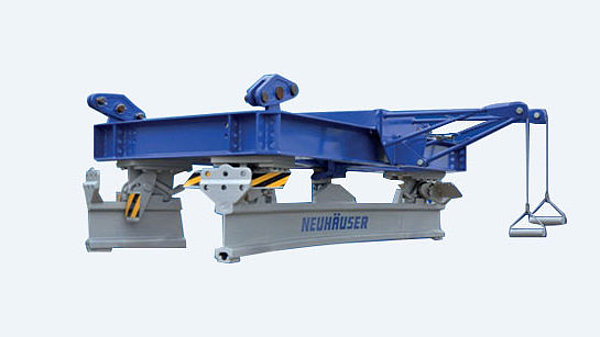

Mechanische Dreiwegeweiche I140E+N

Diese Weiche wurde auf Grundlage des I140E+N Profils entwickelt und wird in Streckengabelungen mit drei Fahrtrichtungen eines Schienenstranges eingesetzt. Sie verfügt über eine schwenkbare Zunge, die sowohl für Geradeausfahrt als auch für Links- und Rechtsabzweigungen verwendet werden kann.

Technische Daten

Schienenprofil: I140E+N
Breite: ca. 1.604 mm
Höhe: ca. 620 mm
Länge: ca. 3.039 mm
Spreizmaß / Spreizwinkel: Spreizmaß / Spreizwinkel
Antrieb- / Steuerung: handbetätigt / mechanisch
Gewicht: ca. 800 kg
